¿Cuál es el principio de funcionamiento del clasificador de aire?
El clasificador, el separador ciclónico, el recolector de polvo y el ventilador de tiro inducido forman un sistema de clasificación. Bajo la acción de la succión del ventilador, el material se mueve desde la entrada inferior del clasificador a la zona de clasificación con el flujo de aire ascendente. Bajo la fuerte fuerza centrífuga generada por la turbina giratoria de alta velocidad, los materiales se separan y las partículas finas que cumplen con los requisitos de tamaño a través del espacio del impulsor del clasificador hacia el separador ciclónico o el colector de polvo, las partículas gruesas arrastradas por parte de las partículas finas chocan. con la pared y la velocidad desapareció, descendiendo por la pared del cilindro hasta la salida de aire secundario, y las partículas gruesas y finas fueron separadas por la fuerte acción de lavado del aire secundario. Las partículas finas suben a la zona de clasificación para la clasificación secundaria y las partículas gruesas descienden al puerto de descarga para su descarga.

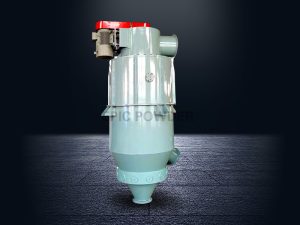

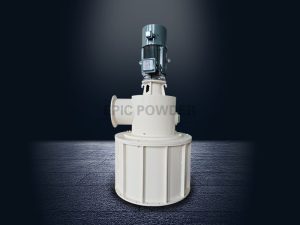

Clasificador de aire vertical (rueda clasificadora única)
- Clasificador de rotor único, diámetro de rotor de 150 mm a 2200 mm, velocidad del rotor 340 ~ 10000 rpm;
- El rango de tamaño de partículas es de 2 ~ 45 μm;
Los materiales se alimentan directamente al área de clasificación desde la parte inferior del clasificador mediante el flujo de aire de clasificación; - Con sensor térmico y sensor de velocidad, apto para funcionamiento con inversor;
- Forro resistente al desgaste fácil de usar, utilizado para la clasificación de materiales abrasivos.

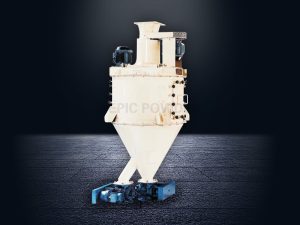

Clasificador de aire vertical (rueda clasificadora múltiple)
- Clasificador vertical multirotor, diámetro de rotor de 150 mm a 800 mm, 3-6 rotores;
- El rango de tamaño de partículas es de 2 a 45 μm;
- El material se alimenta directamente al área de clasificación desde la parte inferior del clasificador mediante el flujo de aire de clasificación, y se lleva a cabo la clasificación por corrientes parásitas forzadas;
- Gran capacidad, especialmente adecuada para molinos verticales con clasificación secundaria, la capacidad del clasificador único puede alcanzar las 30 t/h;
- Forro resistente al desgaste fácil de usar, utilizado para la clasificación de materiales abrasivos.
Parámetros técnicos de la rueda clasificadora única
| Parámetro / Modelo | TIC-S2 | TIC-S1 | TIC-1 | TIC-2 | TIC-3 | CCI-4 | CCI-5 | ITC-6 | ITC-7 | CCI-8 | ITC-9 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Tamaño de partícula (D97:μm) | 5-150 | 6-150 | 8-150 | 8-150 | 10-150 | 15-150 | 20-150 | 25-150 | 25-150 | 25-150 | 30-150 |
| Eficiencia de clasificación（η） | 60~90% | 60~90% | 60~90% | 60~90% | 60~90% | 60~90% | 60~90% | 60~90% | 60~90% | 60~90% | 60~90% |
| Motor clasificador (kW) | 4 | 7.5 | 11 | 15 | 22 | 37 | 37-45 | 45 | 55 | 75 | 110 |
| Volumen de aire (m³/h) | 1200 | 2700 | 3900 | 6000 | 11000 | 17000 | 30000 | 43000 | 77000 | 120000 | 150000 |
